Dane techniczne
| Prowadnica 122 mm | |
|---|---|
| Kaliber | 122,4 mm |
| Długość | 3000 mm |
| Typ pocisku | M–21OF, M–21 FHD „FENIKS” |
| Waga prowadnicy | 26 kg |
| Zakres temperatur eksploatacyjnych | od -40°C do +50°C |
| Zakres temperatur magazynowych | od -40°C do +50°C |
Prowadnica
ZSP 06–1
ZSP 06-01

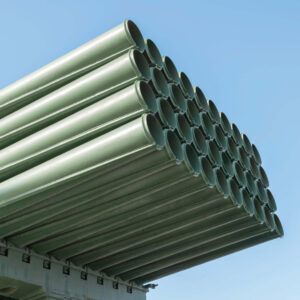

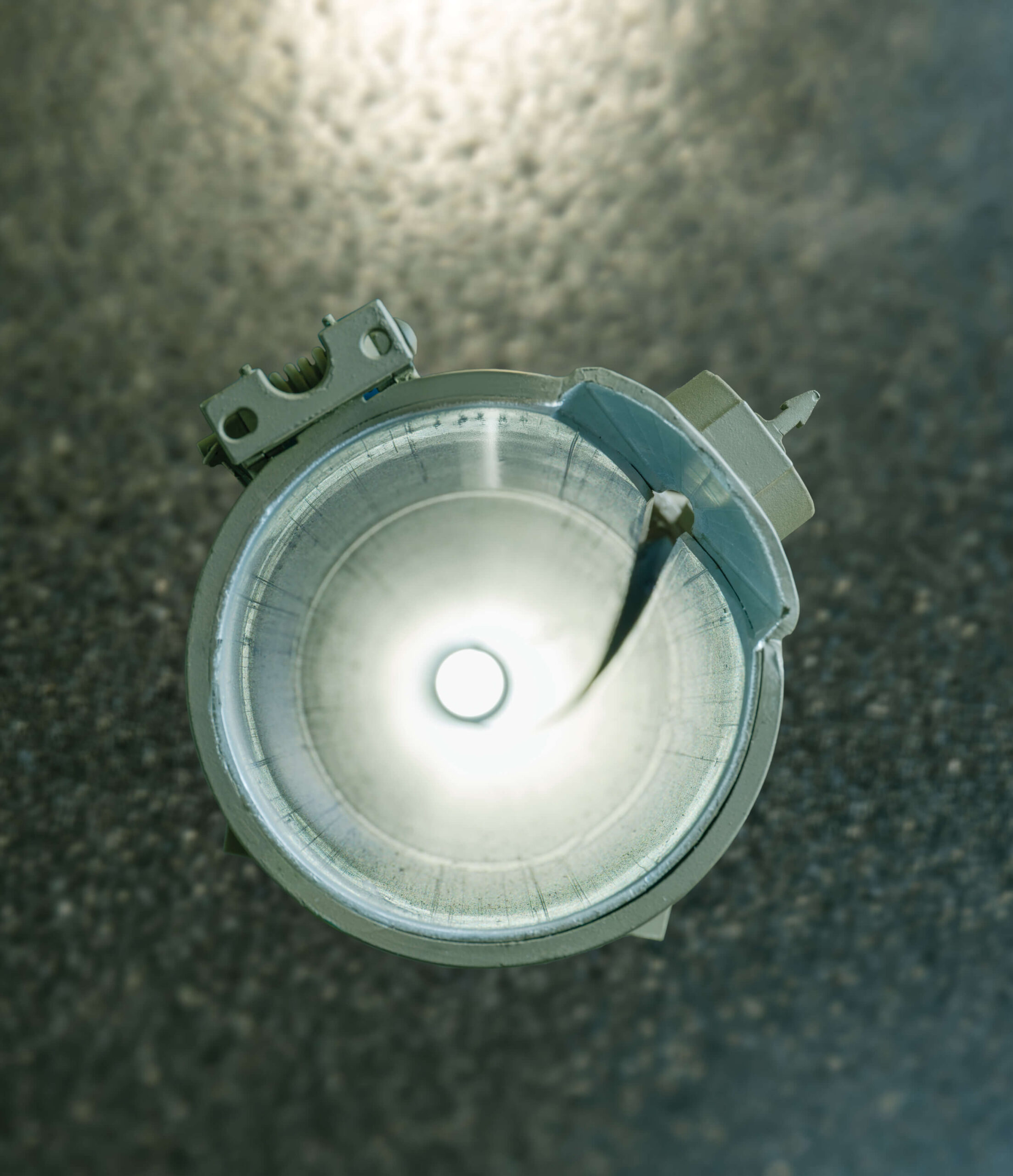

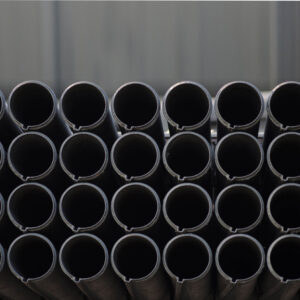

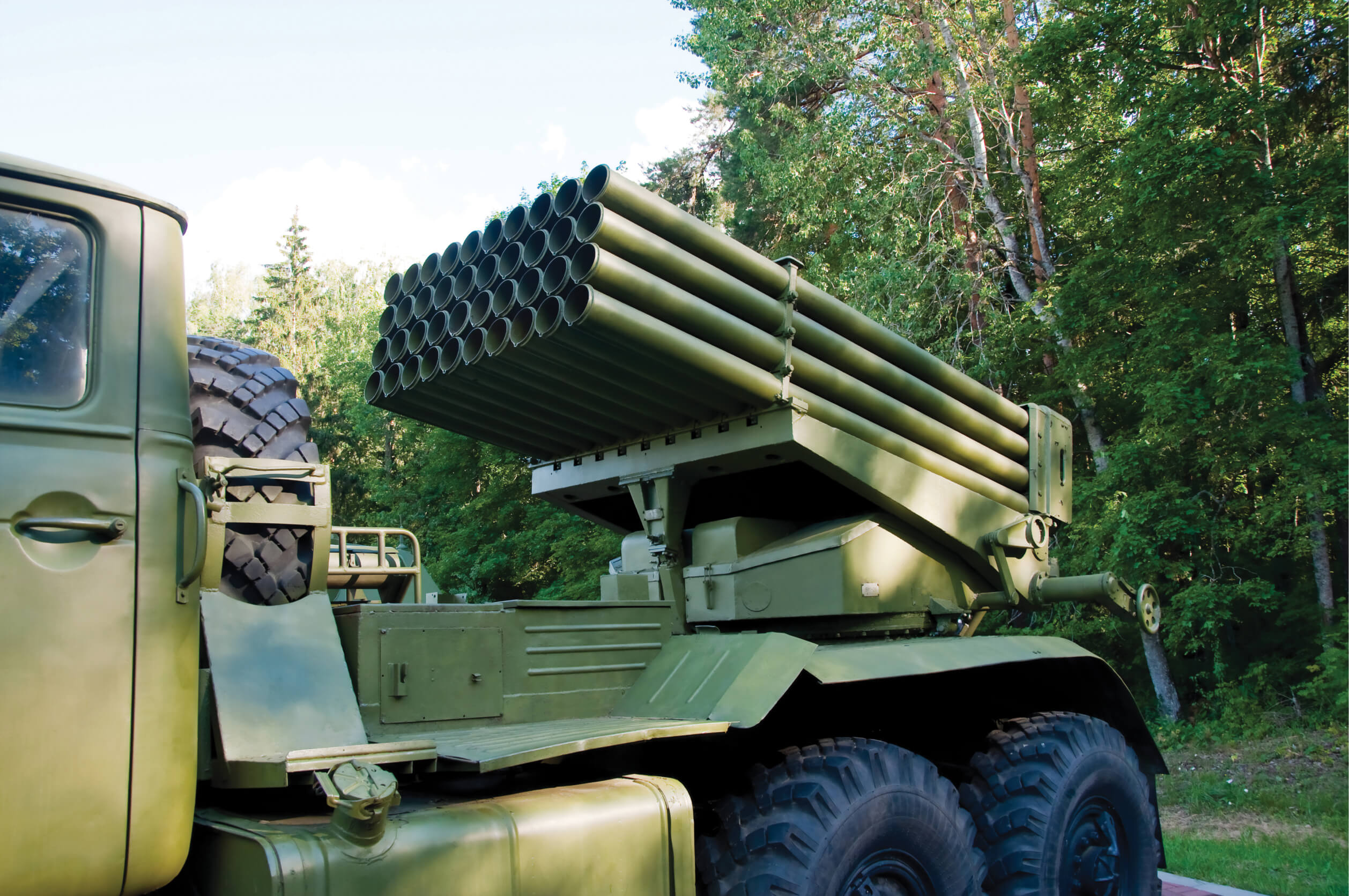

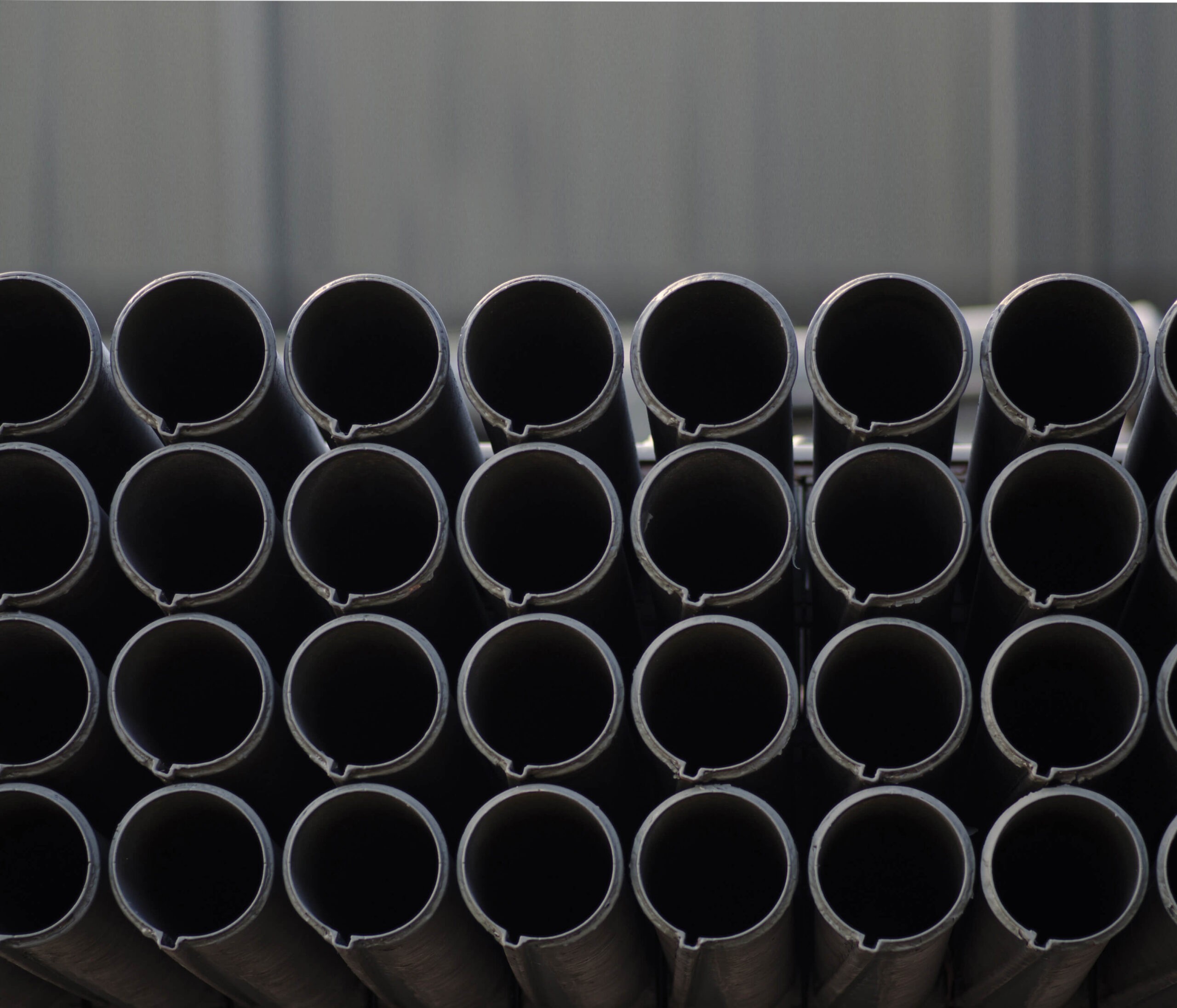

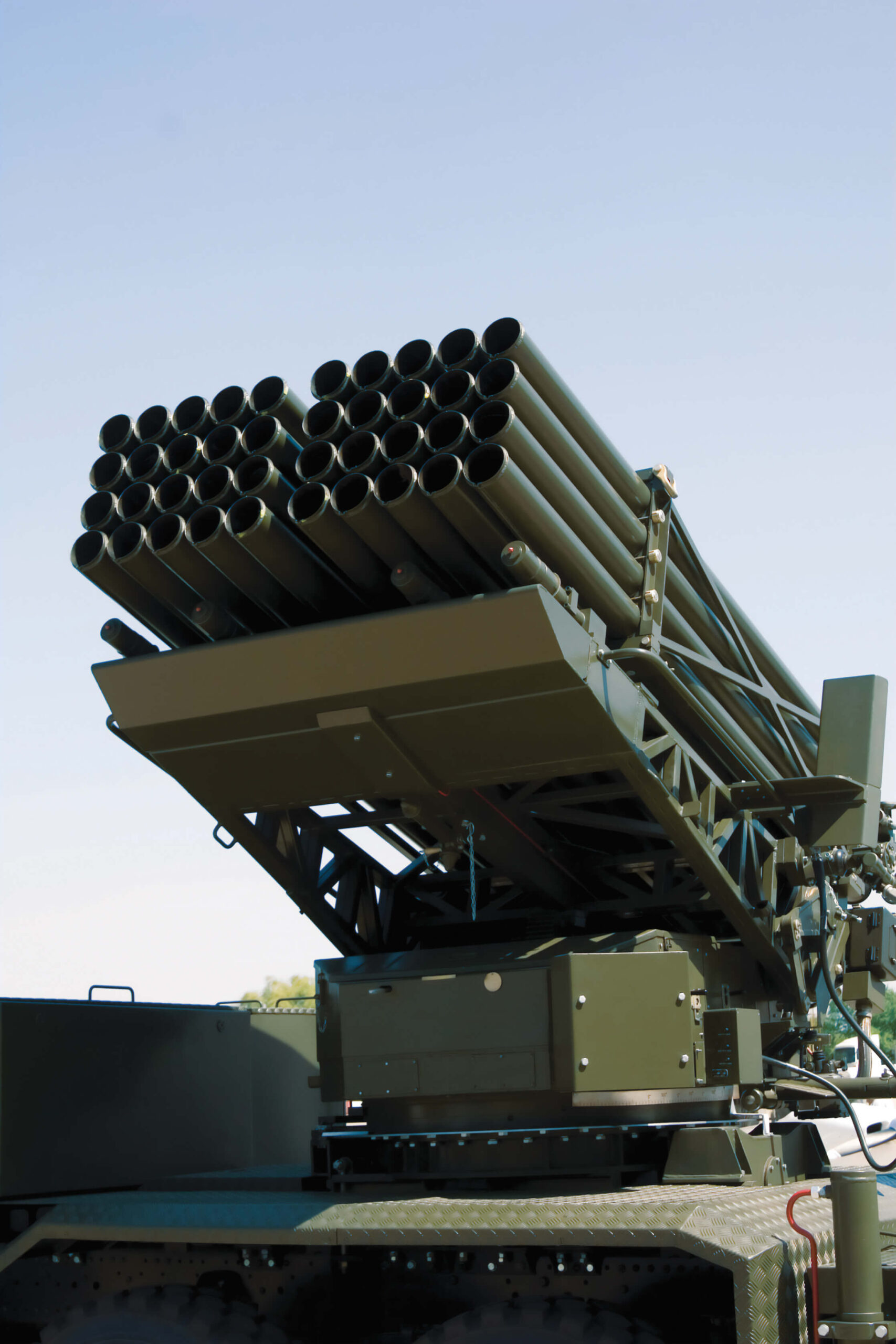

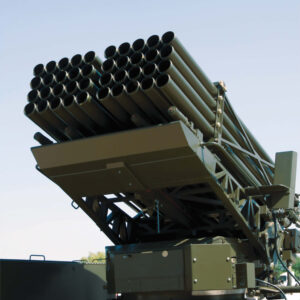

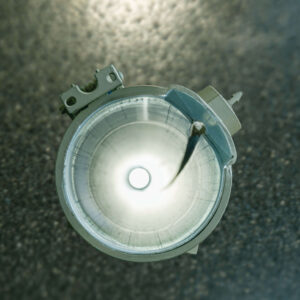

Kompletna prowadnica składa się z rury i wspornika odchylnego do montażu zespołu styków. Prowadnica 122 mm do wyrzutni BM–21 WR–40 LANGUSTA jest przeznaczona do użytku o każdej porze dnia i roku, w normalnych warunkach klimatycznych.
Download
| Prowadnica ZSP 06-1 | Pobierz (pdf, 1.94 MB) |

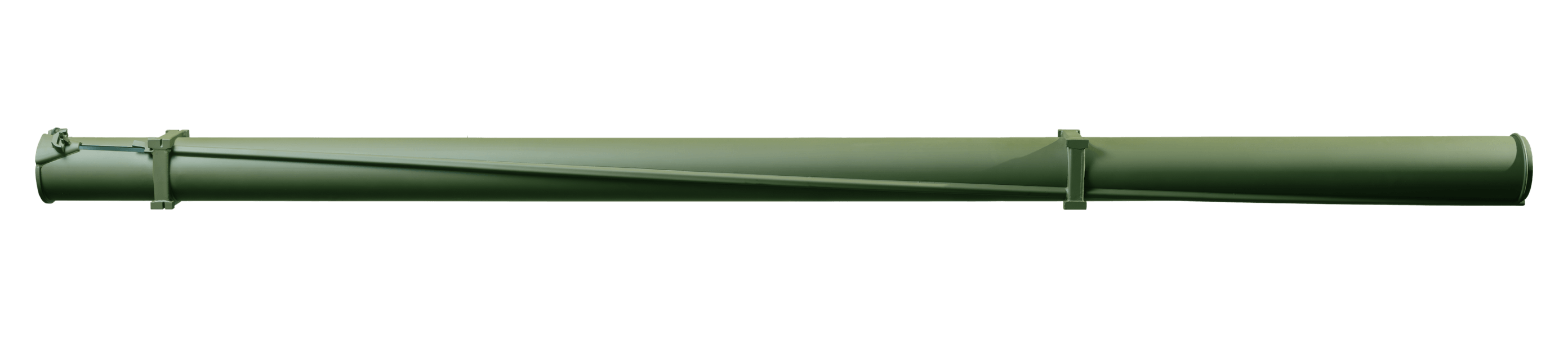

1. rura ZES 06-01
2. bruzda
3. płytka oporowa
4. wspornik prowadnicy
5. nakładka
6. obejma
7. pierścień
8. wspornik
Podstawowe normy
eksploatacyjne
Norma eksploatacji jest ustalana na podstawie stanu technicznego, który jest określony przez parametry sprawności technicznej zawarte w instrukcji. DEMARKO S.A. jako producent prowadnic do wyrzutni BM–21, WR–40 LANGUSTA udziela następującej gwarancji na okres użytkowania i przechowywania wyrobu:
• 2 lata gwarancji na użytkowanie prowadnicy.
• 10 lat gwarancji na wyrób przechowywany w oryginalnych opakowaniach w nieogrzewanych pomieszczeniach magazynowych.
Wymagania dotyczące
magazynowania:
Prowadnice w opakowaniu fabrycznym nie tracą swoich właściwości bojowych podczas transportu lub magazynowania w nieogrzewanych pomieszczeniach magazynowych. Powłoki ochronne i materiały zastosowane do konserwacji efektywnie chronią prowadnice przed korozją w czasie eksploatacji.
